Отчет по монтажу АЦСС GRACO на карьерном самосвале БЕЛАЗ 75131

 1.Введение.

Монтаж автоматической централизованной системы смазки (АЦСС) с применением смазочного оборудования фирмы«GRACO» на карьерном самосвале БЕЛАЗ 75131 существлялся в рамках реализации проекта модернизации системы смазочного оборудования вместо стандартного устанвливамого Lincoln. Всего было установлено 6 комплектов. При данном монтаже были заменены насос, инжекторы, распределители, пульты управления, при этом подводящие магистрали остались без изменения.

За всё время использования данная система смазки Graco зарекомендовала себя, как более надежная, удобно обслуживаемая и более дешевая, чем стандартно устанавливаемая система Centromatik Lincoln

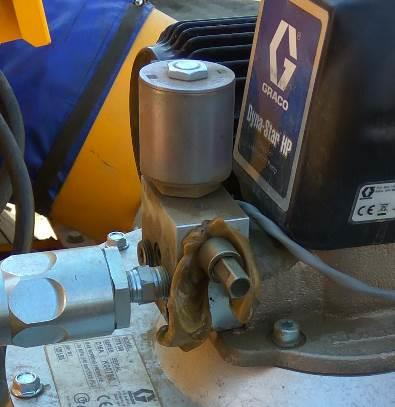

2.Инжекторный модуль HP с насосом, 24 В DC, комбинированный канал, выпускнойклапан, крышка, бак и измерительный щуп для 27 кг резервуара, фильтр магистральный.

БЕЛАЗ 75131 монтаж АЦСС GRACO на карьерном самосвале.

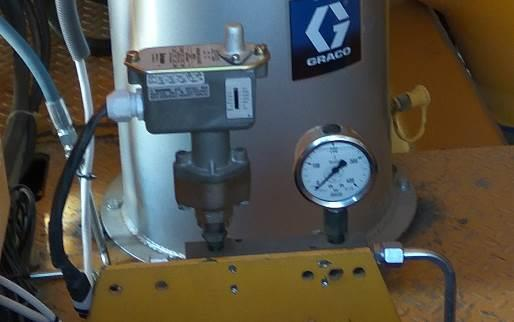

3. Блок реле давления с визуальным контролем (манометром).

БЕЛАЗ 75131 монтаж АЦСС GRACO на карьерном самосвале.

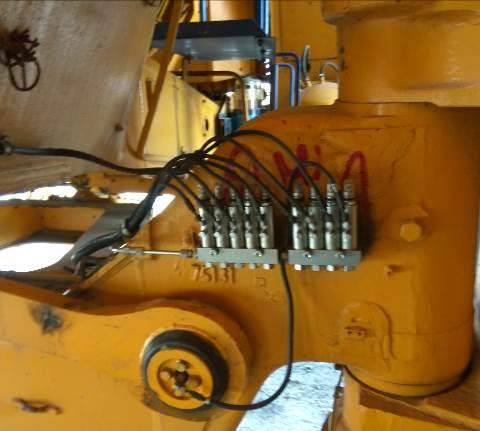

4. Распределители установленные на переднем мосту, левая сторона. Прокладка основной магистрали и установка тройника.

БЕЛАЗ 75131 монтаж АЦСС GRACO на карьерном самосвале.

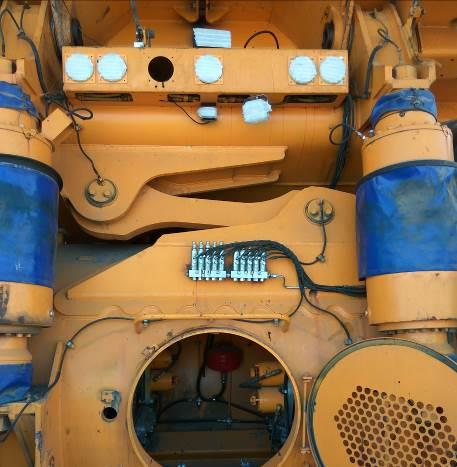

5. Распределители установленные на переднем мосту, правая сторона.

БЕЛАЗ 75131 монтаж АЦСС GRACO на карьерном самосвале.

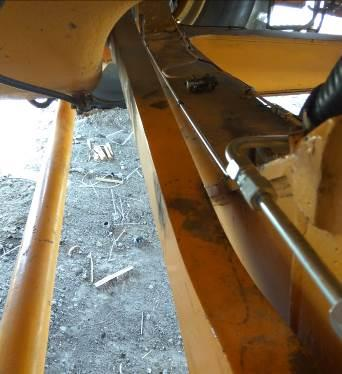

6. Прокладка трубопровода по балке переднего моста.

БЕЛАЗ 75131 монтаж АЦСС GRACO на карьерном самосвале.

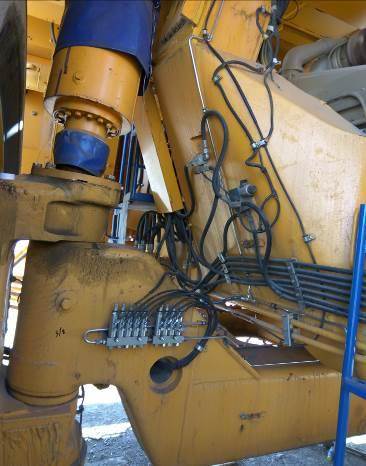

7. Распределитель установленный внутри рамы.

БЕЛАЗ 75131 монтаж АЦСС GRACO на карьерном самосвале.

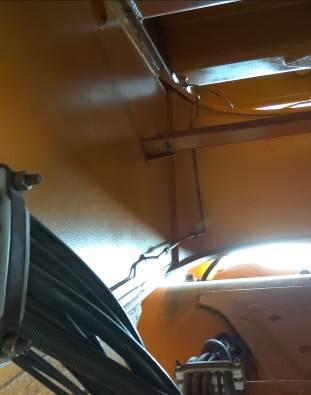

8. Проложенный трубопровод внутри рамы.

БЕЛАЗ 75131 монтаж АЦСС GRACO на карьерном самосвале.

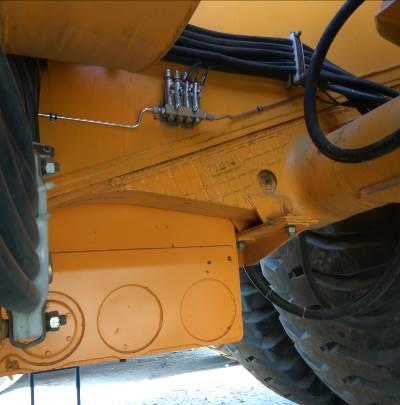

9. Распределители установленные на заднем мосту.

БЕЛАЗ 75131 монтаж АЦСС GRACO на карьерном самосвале.

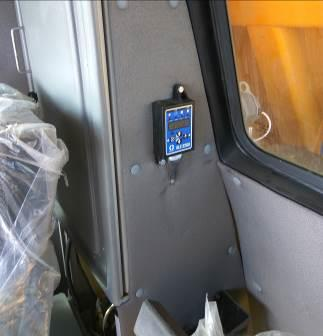

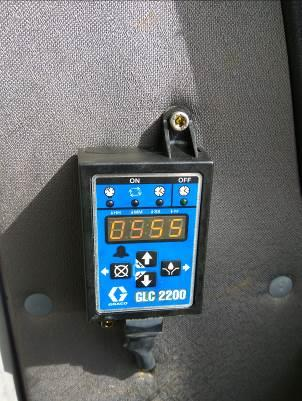

10. В кабине оператора установлен пульт управления АЦСС.

БЕЛАЗ 75131 монтаж АЦСС GRACO на карьерном самосвале.

11. Подключение питания насоса произведено на основной предохранитель автомобиля, питание пульта управления было подключено к основной проводке, предназначенный для системы смазки, управляется реле К1, которое подает питание при работающем двигателе автомобиля.

БЕЛАЗ 75131 монтаж АЦСС GRACO на карьерном самосвале.

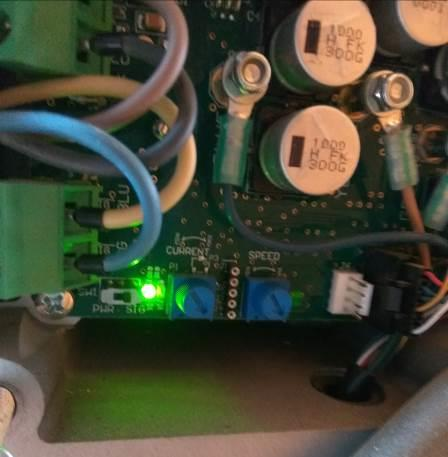

12. Были произведены работы по настройке режима работы насоса (режим SIG), регулировка скорости и мощности электродвигателя насоса.

БЕЛАЗ 75131 монтаж АЦСС GRACO на карьерном самосвале.

13. При настройке реле давления были произведены испытания на повышенное давление и срабатывание предохранительного клапана.

БЕЛАЗ 75131 монтаж АЦСС GRACO на карьерном самосвале.

14. Были произведены настройки пульта управления: режим работы, время паузы и время работы насоса.

БЕЛАЗ 75131 монтаж АЦСС GRACO на карьерном самосвале.

15. Итог работы.
1. Проведен монтаж гидравлического оборудования АЦСС, проведены гидравлические испытания на повышенном давлении 250 бар. Применяемая смазка — аналог«Литол 24».
2. Проведено подключение электрооборудования АЦСС к электрооборудованию автосамосвала.
3. Произведена настройка реле давления, рабочее давление 210 бар.
4. Настроен блок управления АЦСС для обеспечения подачи смазки в режиме один цикл каждый час.
5. Проведена полная проверка работоспособности гидравлического и электрического оборудования АЦСС во всех режимах работы:
- автоматический режим;
- ручной режим.
6. Проведен инструктаж с обслуживающим персоналом по устройству и обслуживанию АЦСС.
Приложение № 1

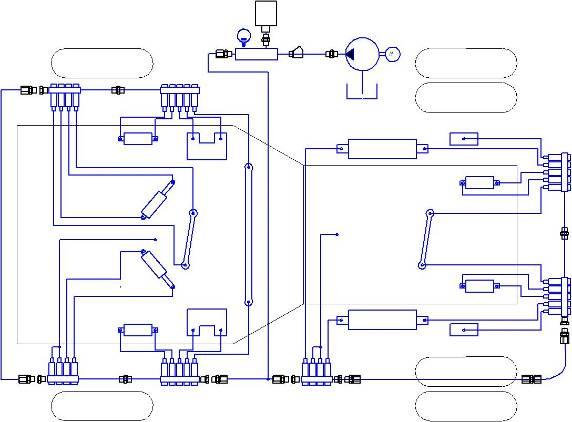

Принципиальная схема гидравлическая АЦСС на карьерном самосвале БЕЛАЗ 75131.

БЕЛАЗ 75131 монтаж АЦСС GRACO на карьерном самосвале.
